Un cielo suspendido no es automáticamente un plenum. La clasificación depende de cómo se utiliza el espacio dentro del sistema de distribución de aire.

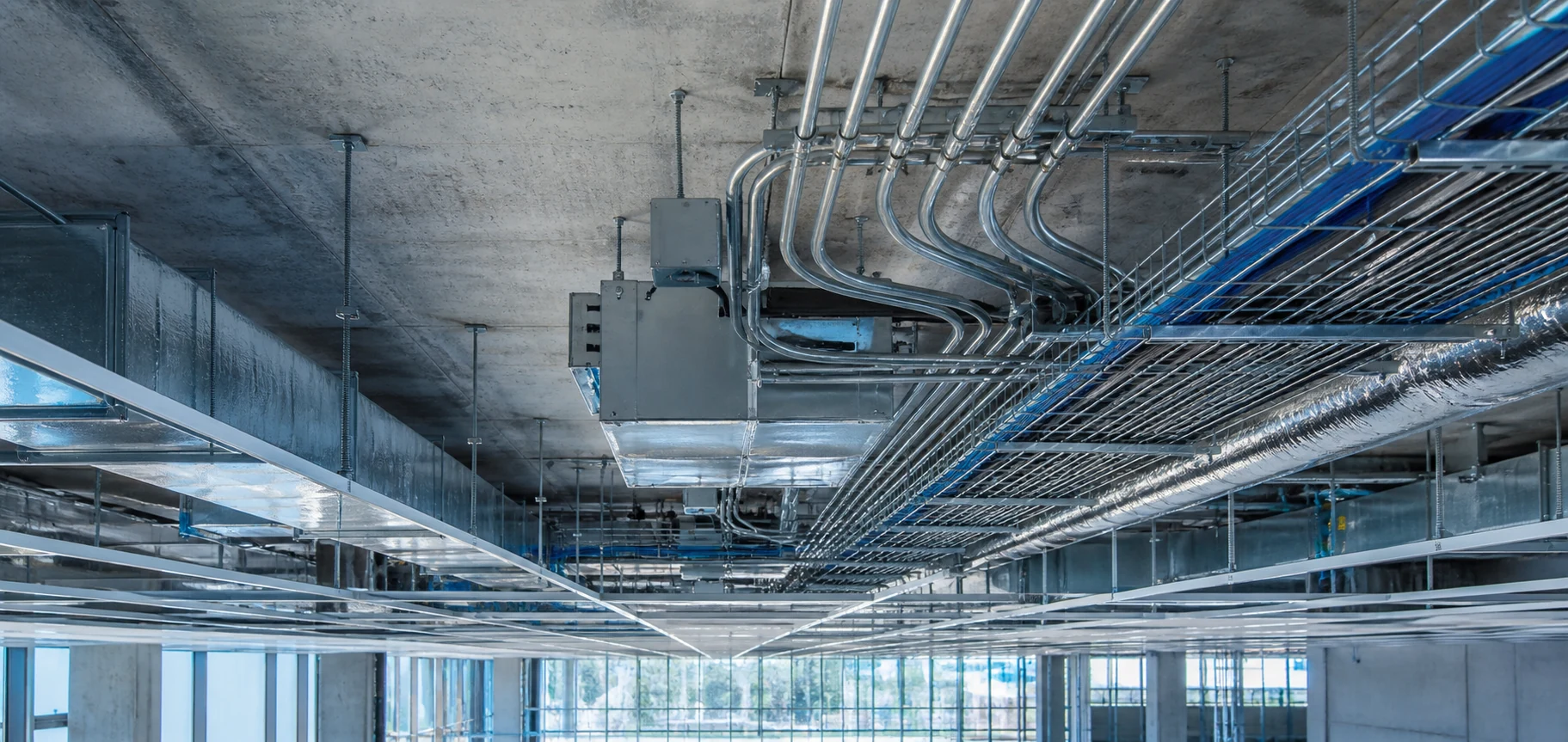

En muchos proyectos, el espacio sobre el cielo raso concentra ductos, canalizaciones eléctricas, cableado de sistemas especiales, tuberías, aislamiento y equipos. Mientras ese volumen no forme parte del recorrido del aire, suele evaluarse como un espacio técnico sobre cielo. La situación cambia cuando se utiliza como retorno de aire: entonces la selección de materiales y métodos de instalación debe revisarse con otro criterio.
La pregunta práctica no es solamente qué hay sobre el cielo, sino qué función cumple el espacio y qué requisitos corresponden a cada sistema instalado en él. El punto de partida eléctrico es NEC 300.22, leído junto con los artículos aplicables a cada tipo de cableado, la edición adoptada por la jurisdicción, los listados de los productos y las instrucciones de sus fabricantes.

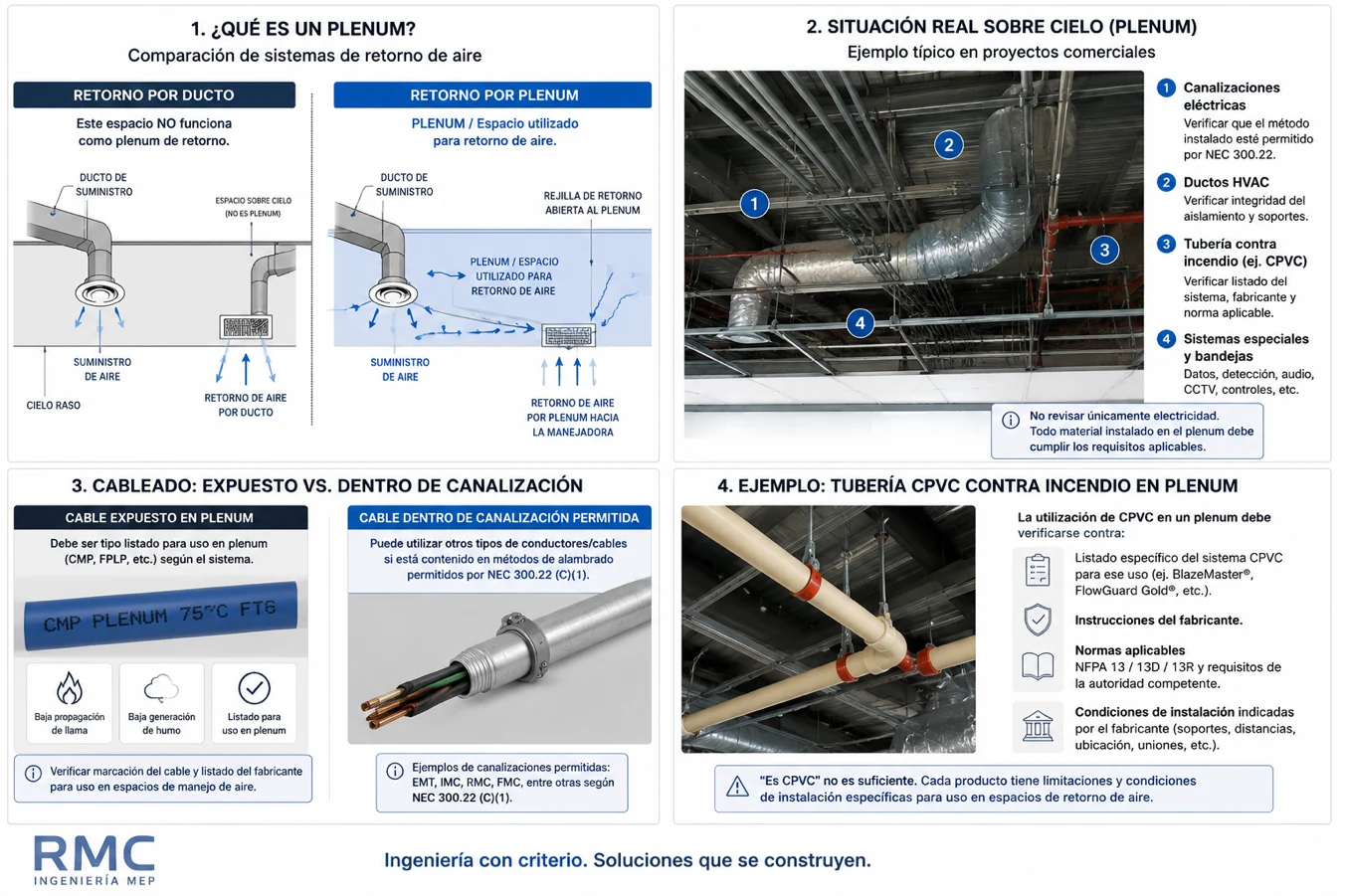

1. Primero: confirmar qué función cumple el espacio
En obra se utiliza con frecuencia la palabra plenum para describir cualquier vacío sobre un cielo suspendido. Esa simplificación puede conducir a decisiones incorrectas. La existencia del cielo raso, por sí sola, no define la clasificación.
Retorno por ducto
Si el aire de retorno circula por una red de ductos cerrada, el espacio exterior a esos ductos no se convierte automáticamente en un espacio utilizado para aire ambiental.
Retorno por el espacio sobre cielo
Si las rejillas descargan al vacío sobre el cielo y ese volumen conduce el aire hacia la manejadora o hacia el punto de retorno, el espacio sí participa en el manejo del aire. Ese es el escenario que normalmente activa la revisión de NEC 300.22(C) para otros espacios utilizados para aire ambiental.
¿El aire de retorno viaja por un ducto dedicado o utiliza realmente el espacio sobre el cielo como parte de su recorrido?
2. Cómo leer NEC 300.22 sin convertirlo en una lista simplista
NEC 300.22 distingue varios escenarios relacionados con el movimiento de aire. Para este artículo interesan especialmente dos: los ductos fabricados específicamente para transportar aire y los espacios del edificio que, sin haber sido fabricados como ductos, se utilizan para ese propósito.
En la práctica, la mayor parte de las discusiones sobre un “plenum sobre cielo” se concentra en 300.22(C). Sin embargo, la edición adoptada puede cambiar entre jurisdicciones y la clasificación final depende del diseño real. Por eso no conviene trasladar una conclusión de un proyecto a otro sin verificar el sistema de retorno, los planos aprobados y el texto vigente.
NEC 300.22 establece el marco general para la instalación eléctrica en espacios de manejo de aire; no reemplaza los artículos particulares que regulan comunicaciones, alarma contra incendio, fibra óptica, controles u otros sistemas.
3. Confirmado el plenum: ¿qué revisar en la instalación eléctrica?
Cableado expuesto
No es correcto resumir el criterio diciendo que “todo cable sobre cielo debe estar certificado como plenum”. Primero debe confirmarse que el espacio sobre cielo sea realmente utilizado para manejo de aire. Cuando el cable queda expuesto dentro de un plenum y el artículo aplicable permite ese método de instalación, debe contar con la clasificación y el listado para uso en plenum que correspondan al sistema.
En cableado de comunicaciones, una designación habitual es CMP (Communications Plenum), que identifica cable listado para uso en espacios de manejo de aire conforme a los requisitos aplicables. La sigla CMP no debe extrapolarse a todos los sistemas: alarma contra incendio, fibra óptica y otros tipos de cableado utilizan sus propias designaciones y deben revisarse bajo el artículo específico que los regula.
- Identificar el sistema: potencia, comunicaciones, alarma contra incendio, control, audio, CCTV o fibra óptica.
- Leer la marcación completa de la chaqueta; el color del cable no demuestra su clasificación.
- Verificar que la marcación y el listado indiquen la clasificación para plenum que corresponda al sistema; por ejemplo, CMP en cableado de comunicaciones.
- Confirmar el tipo permitido en el artículo específico y en la edición adoptada del NEC.
En obra suele hablarse de un cable “certificado como plenum”. Técnicamente conviene verificar la clasificación, marcación y listado del producto para su uso en ese espacio. “Plenum” no es una única certificación universal: la designación depende del tipo de sistema y del artículo del NEC que resulte aplicable.
Conductores o cables dentro de canalización
Otra situación es el cableado contenido en un método de alambrado permitido. NEC 300.22(C)(1) enumera métodos metálicos que pueden utilizarse bajo las condiciones indicadas por el artículo. La revisión debe abarcar el conjunto completo: canalización, conductores, accesorios, soportes, continuidad y accesibilidad.
Canalizaciones no metálicas
Una canalización no metálica permitida en otras áreas del proyecto no debe considerarse automáticamente aceptable dentro de un plenum. Si se propone PVC u otro sistema no metálico, el diseñador o inspector debe identificar la base normativa exacta, el listado del producto y las condiciones de uso. La ausencia de esa verificación es una señal para detener la aprobación, no para completar el razonamiento por analogía.
No pregunte solamente “¿es plástico o metálico?”. Pregunte: “¿este producto y este método de instalación están permitidos para este espacio y para esta aplicación específica?”.
4. Cajas, equipos y otros elementos eléctricos
La revisión no termina en el cable y la canalización. También deben evaluarse cajas, gabinetes, luminarias, dispositivos, equipos y materiales auxiliares instalados dentro del recorrido del aire. NEC 300.22 contiene condiciones específicas para equipos y conjuntos dentro de estos espacios; la conformidad no debe suponerse por apariencia.
- Verificar el tipo de envolvente y cualquier condición de listado aplicable.
- Confirmar que penetraciones, aberturas y accesorios no introduzcan configuraciones incompatibles con el espacio.
- Revisar que el equipo tenga una función legítima en ese lugar y que su instalación coincida con las instrucciones del fabricante.
5. El cambio mecánico que obliga a revisar electricidad
Un problema frecuente aparece cuando el diseño comienza con retorno por ducto y, durante coordinación o construcción, se elimina esa ductería para utilizar el espacio sobre cielo como retorno. Desde HVAC puede parecer una modificación localizada; desde MEP cambia la condición de exposición de todo lo que ya fue diseñado o instalado dentro de ese volumen.
Antes de aceptar el cambio deben revisarse nuevamente los planos eléctricos y de sistemas especiales, las especificaciones, los materiales comprados y las instalaciones ejecutadas. Detectarlo antes del cierre del cielo suele evitar sustituciones costosas y discusiones tardías con la autoridad competente.
6. El plenum no afecta solamente a electricidad
El mismo espacio puede contener materiales de varias disciplinas. NEC 300.22 guía la instalación eléctrica, pero la evaluación coordinada debe considerar también los códigos mecánicos y de edificación, las normas de protección contra incendios y los listados de cada sistema.
| Elemento | Verificación principal |
|---|---|
| Cableado expuesto | Tipo, marcación y listado según el sistema y la edición adoptada. |
| Canalizaciones | Método permitido, accesorios, continuidad, soportes y condiciones de instalación. |
| Equipos y cajas | Envolvente, listado, aberturas y relación con el espacio de manejo de aire. |
| Aislamiento y soportes | Materiales expuestos, clasificación y requisitos del código aplicable. |
| Tuberías MEP | Producto específico, listado, instrucciones y restricciones de ubicación. |
7. Caso delicado: CPVC para rociadores contra incendio
La frase “el CPVC no puede instalarse en un plenum” es demasiado absoluta. También sería insuficiente afirmar que cualquier CPVC es aceptable porque un material genérico alcance determinados índices de propagación de llama y desarrollo de humo.
La decisión debe tomarse sobre el producto y el sistema específicos. Hay que comprobar su listado, las instrucciones vigentes del fabricante, la norma NFPA aplicable, el código mecánico o de edificación adoptado y los requisitos de la autoridad competente. Las limitaciones pueden incluir ubicación respecto de rejillas, protección, soportes, temperatura y otras condiciones que no se deducen observando la tubería.
Las instrucciones de Spears FlameGuard contemplan instalación en espacios de retorno de aire, pero incluyen condiciones concretas; entre ellas, ubicación adyacente y no directamente sobre una abertura del cielo, como una rejilla de ventilación. Debe revisarse la instrucción vigente para el producto realmente especificado.
Por tanto, “es CPVC” no resuelve la inspección. Dos productos visualmente similares pueden tener listados, aplicaciones y restricciones diferentes.
8. Secuencia práctica para diseño e inspección
- Identificar el retorno de aireConfirmar en planos y en campo si existe ducto de retorno o si se utiliza el espacio sobre cielo.
- Clasificar el espacioDeterminar qué parte de NEC 300.22 resulta aplicable y con qué edición adoptada.
- Inventariar lo instaladoRegistrar cables, canalizaciones, cajas, equipos, bandejas, aislamiento, tuberías y accesorios.
- Revisar el cableado visibleIdentificar el sistema, la marcación, el tipo y el listado correspondiente.
- Revisar los métodos de alambradoConfirmar canalizaciones, accesorios, soportes, continuidad y condiciones de instalación.
- Coordinar otras disciplinasVerificar materiales no metálicos, CPVC, aislamiento y elementos expuestos al flujo de aire.
- Solicitar evidenciaConservar fichas técnicas, listados e instrucciones que sustenten la aceptación del producto.
- Documentar antes del cierreRegistrar desviaciones y correcciones antes de perder acceso visual al espacio.
Conclusión
La aplicación de NEC 300.22 comienza con una pregunta mecánica: ¿cómo circula realmente el aire? Solo después puede evaluarse con rigor la instalación eléctrica. Si el espacio sobre cielo forma parte del retorno, el diseñador y el inspector deben revisar materiales, métodos de alambrado, equipos y sistemas especiales como un conjunto coordinado.
El criterio profesional no consiste en memorizar que un material “se puede” o “no se puede”. Consiste en verificar la edición adoptada, el artículo aplicable, la marcación, el listado, las instrucciones y las condiciones reales de instalación. Esa trazabilidad es lo que convierte una opinión de campo en una decisión técnica defendible.
Función del espacio → artículo aplicable → producto exacto → listado e instrucciones → condición real de instalación → evidencia documentada.
Referencias y alcance
- NFPA 70®, National Electrical Code®, Artículo 300.22. Consulte la edición adoptada por la autoridad competente. Información oficial de NFPA.
- Spears® FlameGuard® CPVC Fire Sprinkler Products, instrucciones de instalación. Documento del fabricante.
- Esta lectura práctica no sustituye el código adoptado, los documentos contractuales, los listados, las instrucciones del fabricante ni el criterio de la autoridad competente.
