¿Existe un sistema coordinado desde cada masa metálica hasta el punto correcto de unión y los electrodos, o solamente una colección de conductores y varillas?
En obra es frecuente encontrar una varilla, un conductor verde o un registro y concluir que un equipo está “aterrizado”. Esa observación aislada no demuestra que exista una trayectoria efectiva para corriente de falla, una referencia estable respecto de tierra ni una coordinación equipotencial entre los sistemas del proyecto.
La inspección debe reconstruir la cadena completa: qué sistema se alimenta, dónde se establece la unión correspondiente, cómo se conectan sus partes metálicas, qué electrodos existen, cómo están interconectados y qué evidencia demuestra continuidad, instalación y desempeño.
1. Antes de medir: separar cinco funciones
La expresión puesta a tierra suele utilizarse para funciones diferentes. Mezclarlas conduce a errores de diseño y a inspecciones incompletas. Los criterios de desempeño de NEC 250.4(A)(1), (3), (4) y (5) permiten distinguir la referencia a tierra, la unión de materiales conductores y la trayectoria efectiva para corriente de falla; además, aclaran que la tierra no debe utilizarse como esa trayectoria efectiva.
Una resistencia baja respecto de tierra no demuestra, por sí sola, que el conductor de protección y la trayectoria de falla sean continuos y efectivos.
2. El proyecto debe leerse como un sistema de electrodos
NEC 250.50 orienta a interconectar los electrodos presentes que resulten reconocidos para formar el sistema de electrodos de la edificación o estructura. La lectura se completa con 250.52, 250.53, 250.64 y 250.70, que cubren los electrodos reconocidos, sus condiciones de instalación, el conductor del electrodo y los métodos de conexión. Esto evita que cada equipo termine conectado a una “tierra independiente” con potencial propio.
Según la condición real pueden intervenir acero de cimentación, electrodos embebidos en concreto, anillos, varillas, placas, mallas y otros elementos reconocidos. No todos los proyectos necesitan la misma geometría, y la existencia de un anillo perimetral debe responder al diseño, al terreno, al riesgo y a las instalaciones presentes.
| Elemento | Qué debe comprobarse |
|---|---|
| Electrodo | Tipo reconocido, material, dimensiones, ubicación, contacto con el terreno y protección. |
| Conductor | Calibre, recorrido, continuidad, protección mecánica y terminaciones. |
| Conexión | Conector, soldadura, listado, compatibilidad de materiales y accesibilidad. |
| Interconexión | Relación con cimentación, servicio, transformadores, generadores y pararrayos. |
| Evidencia | Planos, fotografías, fichas, certificados, pruebas y condición conforme a obra. |
3. El punto donde neutro y tierra se encuentran
En el medio de desconexión principal del servicio se establece la unión correspondiente entre el conductor puesto a tierra —normalmente el neutro—, el gabinete, la barra de tierra y el sistema de electrodos. NEC 250.24(A) y (D), 250.28 y 250.92 orientan la conexión del sistema alimentado por el servicio, el conductor del electrodo, el puente principal de unión y la unión del equipo de servicio. A partir de ese punto, 250.24(A)(5) y 408.40 sustentan la separación del neutro y el conductor de protección en los tableros derivados.
Interruptor principal
- Neutro unido en el punto autorizado.
- Gabinete y barra de tierra conectados.
- Conductor hacia el sistema de electrodos.
Tablero derivado
- Neutro aislado del gabinete.
- Barra PE unida al gabinete.
- Sin puentes neutro–tierra adicionales.
No basta con encontrar el “primer breaker”. Debe confirmarse cuál equipo constituye realmente el medio de desconexión del servicio y dónde está autorizado el puente principal de unión.
4. Varillas cobrizadas: más que clavar y medir
Las varillas son una solución habitual, pero su aceptación no debe reducirse a observar que existe cobre ni a obtener un único valor de resistencia. NEC 250.52(A)(5), 250.53(A), 250.53(G) y 250.70 orientan la identificación del electrodo, su suplementación y separación cuando correspondan, la instalación en el terreno y las conexiones. La inspección debe verificar producto, dimensiones, profundidad, separación, conexión, protección y relación con los demás electrodos.
- Identificar fabricante, material, diámetro, longitud y certificación.
- Confirmar instalación a profundidad completa y ubicación documentada.
- Verificar separación y electrodo suplementario cuando corresponda.
- Revisar abrazaderas, soldaduras, corrosión y compatibilidad de metales.
- Evitar que el registro o el concreto oculten una conexión imposible de inspeccionar.
El conocido criterio de 25 Ω debe leerse dentro del artículo aplicable y de la edición adoptada. No reemplaza los requisitos de tipo, instalación, interconexión ni continuidad.
5. Plantas eléctricas: primero entender la transferencia
La puesta a tierra de una planta depende, entre otros factores, de si el interruptor de transferencia conmuta el neutro. Esa decisión determina si la fuente se trata como sistema derivado separadamente y dónde corresponde establecer la unión del conductor puesto a tierra. NEC 250.30 desarrolla los sistemas derivados separadamente y 250.35 atiende generadores instalados permanentemente; su aplicación depende del esquema real de transferencia.
Debe evitarse crear en el generador una segunda unión que produzca corriente por conductores de protección y partes metálicas.
El punto de unión y el conductor hacia el sistema de electrodos deben definirse conforme al esquema y a los equipos instalados.
La revisión debe incluir diagrama unifilar, número de polos del transfer, conexión interna del generador, protección del neutro, conductor de protección, electrodo y coordinación con el sistema general.
6. Cámara de transformadores: equipotencialidad y sistema derivado
El secundario de un transformador puede constituir un sistema derivado separadamente. Conforme a NEC 250.30(A) y 450.10, la inspección debe localizar el puente de unión del sistema, el conductor del electrodo, el punto de conexión permitido y la puesta a tierra de las partes metálicas del transformador, verificando que la unión no se duplique indebidamente.
También deben incluirse carcasa, puertas, marcos, bandejas, canalizaciones y otras masas metálicas. En instalaciones de media tensión, las tensiones de paso y contacto, la corriente de falla disponible, las exigencias de la empresa distribuidora y el diseño de malla requieren un análisis específico; no deben resolverse copiando un detalle típico de baja tensión.
“Todo anillado” no significa instalar un conductor indiscriminado alrededor de cada recinto. La geometría y las uniones deben responder al sistema, al riesgo y al diseño de ingeniería.
7. Pararrayos: interconectado, pero con función propia
El sistema de protección contra descargas atmosféricas incluye captación, bajantes, uniones, distancias y terminaciones en tierra. NEC 250.60 y 250.106, leídos junto con NFPA 780, permiten entender que sus elementos no sustituyen los electrodos exigidos para la instalación eléctrica y que las terminaciones deben coordinarse e interconectarse con el sistema de electrodos según corresponda.
La revisión debe abarcar continuidad de bajantes, radios de curvatura, conexiones, corrosión, proximidad a cuerpos metálicos, unión equipotencial y protección contra sobretensiones. Cumplir NEC 250 no equivale, por sí solo, a disponer de un sistema completo conforme a NFPA 780.
8. Caso de campo: placas dentro de un cajón sobre losa

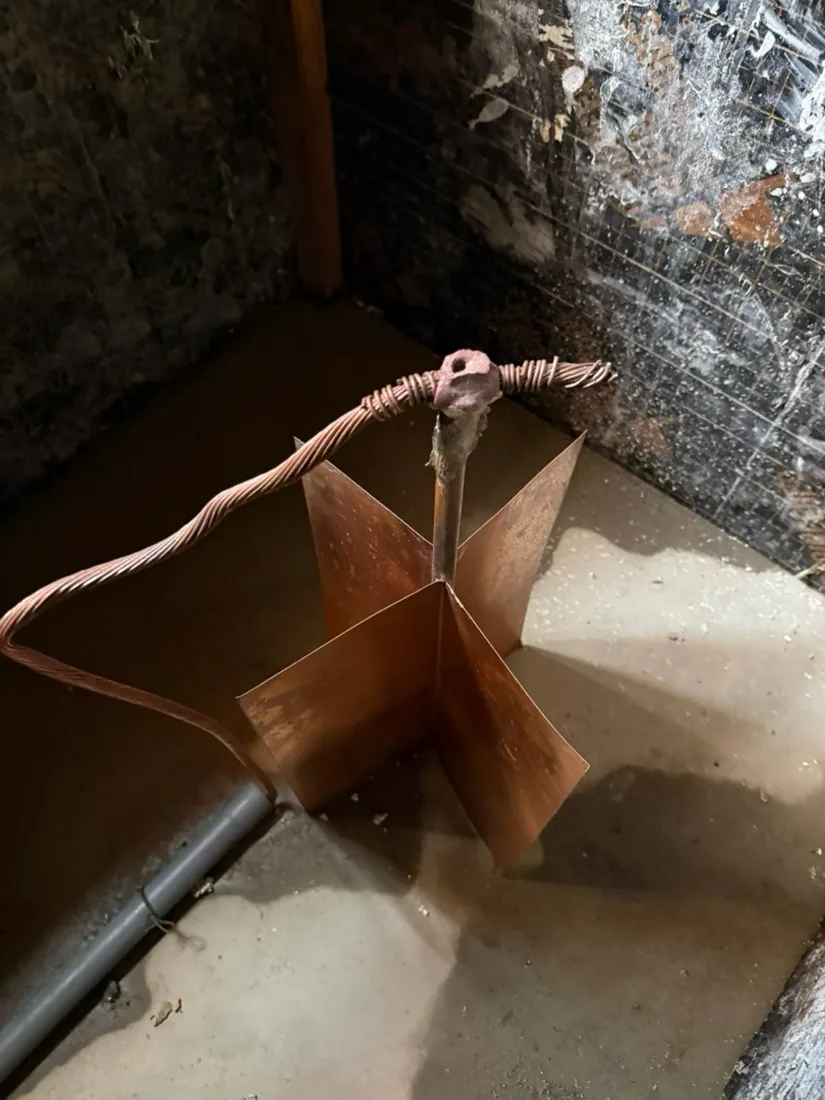

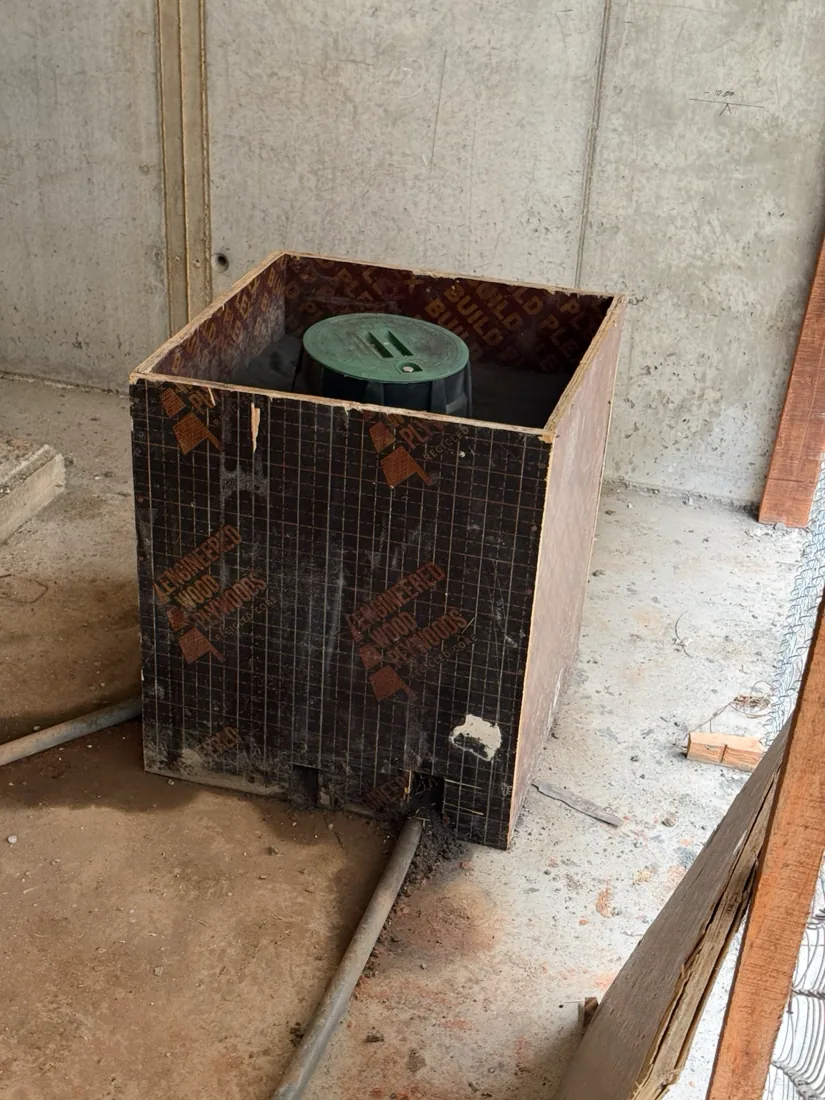

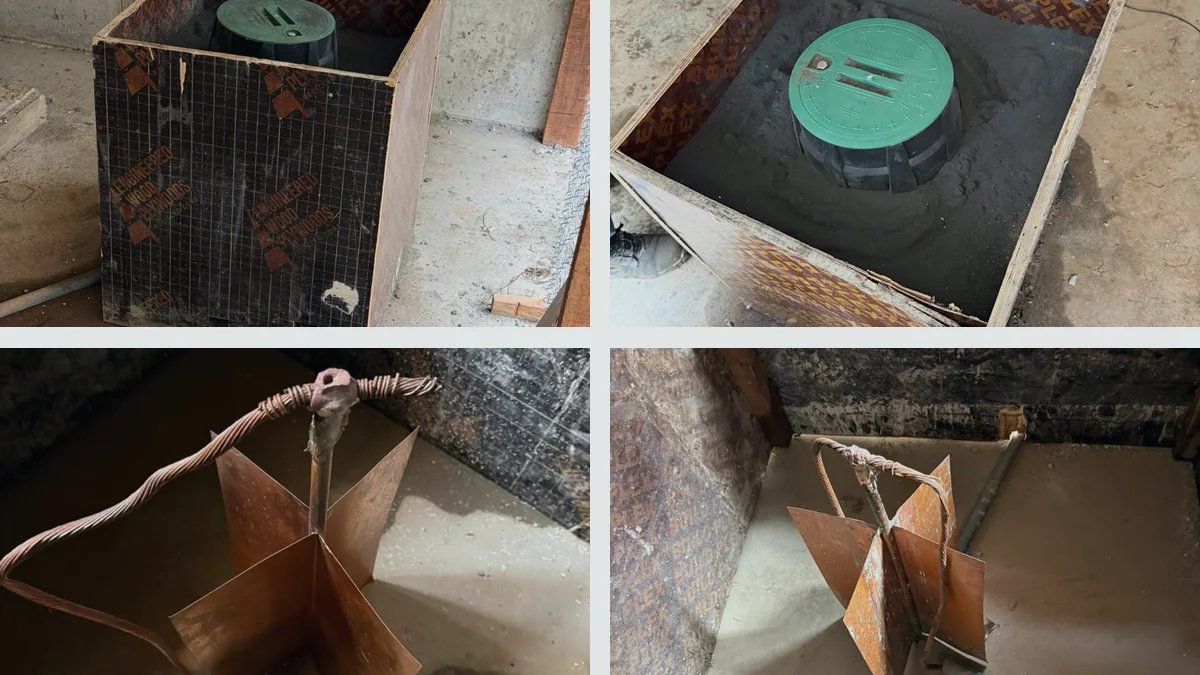

Durante una inspección se observó un cajón construido sobre una losa de concreto. En su interior había placas de cobre dispuestas alrededor de un conductor central, relleno mineral y un registro. La revisión combinó NEC 250.52(A)(7) y 250.53(A)(4), relativos al electrodo de placa y su instalación, con 250.110 y 610.61 para la puesta a tierra y unión de equipos y estructuras metálicas de grúas. No pudo comprobarse que las placas atravesaran la losa, estuvieran enterradas en suelo natural o continuaran hasta otro electrodo reconocido.
La interpretación discutida confundía el área mínima del electrodo tipo placa con el área del recinto. El requisito se refiere a la superficie del electrodo expuesta al terreno. El relleno mineral puede modificar la resistividad local, pero no demuestra que un volumen confinado sobre una losa se conecte efectivamente con la masa general de tierra.
dimensionado según NEC 250.66
NEC 250.53(A)(4)
La condición observada no demuestra cumplimiento como electrodo de placa hasta verificar contacto efectivo con el terreno, conexión continua a un electrodo reconocido o certificación de la configuración completa.
9. Qué demuestra cada prueba —y qué no
El desempeño de la trayectoria de falla y la evaluación de electrodos son preguntas distintas. NEC 250.4(A)(5) establece el principio de una trayectoria efectiva de falla, mientras 250.53(A)(2) sitúa el criterio de 25 Ω dentro del contexto específico de determinados electrodos. Por tanto, ese valor no debe tratarse como criterio universal de aceptación para todo el proyecto.
| Verificación | Qué aporta | Qué no sustituye |
|---|---|---|
| Inspección visual | Geometría, materiales, uniones y condición. | Continuidad eléctrica o desempeño. |
| Continuidad | Integridad de conductores y enlaces. | Resistencia del electrodo respecto de tierra. |
| Resistencia de tierra | Comportamiento del electrodo o sistema bajo el método usado. | Tipo, profundidad, unión ni trayectoria de falla. |
| Resistividad del suelo | Características del terreno para diseño. | Condición del sistema ya construido. |
| Impedancia de falla | Capacidad de la trayectoria para operar protecciones. | Diseño de protección contra rayos. |
Si el electrodo permanece conectado a acero, canalizaciones, alimentación u otros electrodos, una lectura favorable puede incluir caminos paralelos. El informe debe identificar método, separación de picas, condición del suelo, conexiones existentes y alcance real del resultado.
10. Secuencia práctica de inspección
- Revisar el unifilarIdentificar servicio, fuentes alternativas, transformadores y puntos previstos de unión.
- Inventariar los electrodosUbicar cimentación, anillos, varillas, placas, mallas y conexiones existentes.
- Localizar cada unión neutro–tierraConfirmar que exista únicamente donde corresponde al sistema analizado.
- Seguir las masas metálicasGabinetes, estructuras, bandejas, tuberías y equipos deben integrarse a la trayectoria de protección.
- Verificar productos y conexionesMaterial, calibre, listado, compatibilidad, corrosión y protección mecánica.
- Coordinar sistemas especialesPlantas, transformadores, pararrayos, telecomunicaciones y equipos temporales.
- Definir pruebas antes de ejecutarlasSeleccionar el método según la pregunta técnica y controlar caminos paralelos.
- Documentar el cierrePlanos conforme a obra, fotografías, resultados, certificados y observaciones resueltas.
Conclusión
Una puesta a tierra confiable no es una suma de varillas. Es una red coordinada de electrodos, conductores, uniones y partes metálicas que cumple funciones distintas sin crear conexiones indebidas.
El criterio de inspección debe avanzar siempre en la misma dirección: sistema eléctrico → punto de unión → conductor de protección → masas → sistema de electrodos → pruebas → evidencia. Esa trazabilidad permite distinguir una instalación que parece conectada de una solución técnicamente defendible.
Función → punto correcto de unión → trayectoria continua → sistema equipotencial → prueba apropiada → evidencia documentada.
Referencias y alcance
- Reglamento para las Instalaciones Eléctricas de Panamá: adopción de NFPA 70-2020 mediante Resolución JTIA No. 035 de 15/11/2023. Información oficial de ASEP.
- NFPA 70®, National Electrical Code®, Artículo 250 y artículos aplicables a servicios, sistemas derivados, generadores y equipos. Consulte la edición adoptada.
- NFPA 780®, Standard for the Installation of Lightning Protection Systems. La protección contra descargas atmosféricas debe evaluarse como un sistema especializado.
- Este artículo no sustituye los planos aprobados, cálculos, requisitos de la empresa distribuidora, listados, instrucciones del fabricante ni el criterio de la autoridad competente.
